Ciepła belka pod oknem — kiedy ogranicza mostek termiczny i jak dobrać jej wymiary

Pod progiem okna często powstaje liniowy mostek termiczny. Rama stolarki styka się bezpośrednio z chłodniejszym podłożem, co przerywa ciągłość izolacji termicznej ściany. Dolny węzeł montażowy stanowi newralgiczny punkt całej konstrukcji budynku. Straty ciepła kumulują się w tym miejscu, zwłaszcza przy zastosowaniu ogrzewania podłogowego. Brak odpowiedniego podparcia prowadzi do znacznego wychłodzenia posadzki. Różnica temperatur na styku materiałów zwiększa również ryzyko kondensacji pary wodnej. Wilgoć przenikająca do wnętrza muru osłabia jego parametry nośne i sprzyja rozwojowi pleśni. Prawidłowe zaizolowanie strefy podokiennej decyduje o ostatecznym bilansie energetycznym całego obiektu.

Jak ciepła belka zmienia tor przepływu ciepła

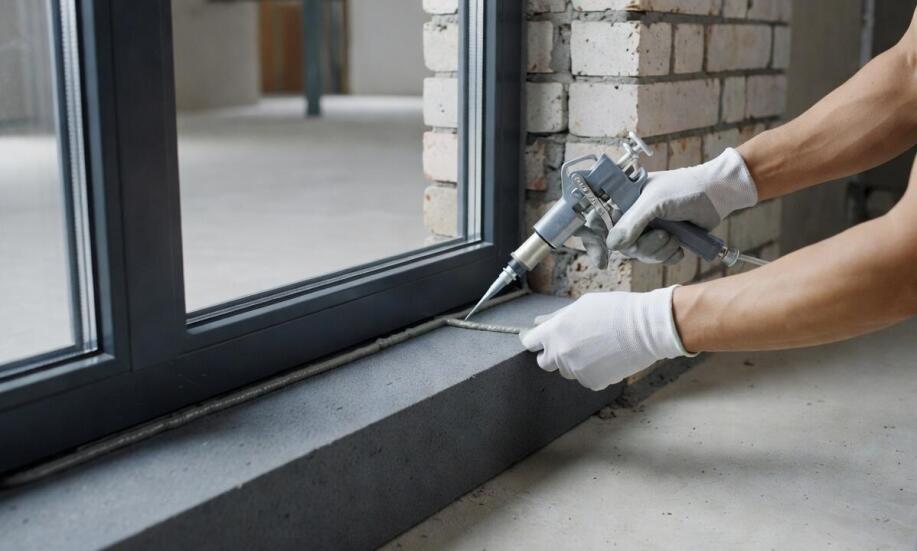

Ciepła belka montażowa wykonana z utwardzonego styropianu EPS o wysokiej gęstości lub materiału purenitowego tworzy termoizolacyjną podstawę. Na niej bezpośrednio osadza się ramę okna. Konstrukcja ta odcina fizyczny kontakt stolarki z zimnym murem. Ciepło z wnętrza pomieszczenia nie przenika już przez betonowy lub ceglany element nośny. Niski współczynnik przewodzenia ciepła na poziomie λ ≤ 0,032 W/mK skutecznie blokuje ucieczkę energii na zewnątrz.

Przeczytaj również: Jak montować okna, by uniknąć mostków termicznych?

Zastosowanie ciepłych belek do montażu okien pozwala przesunąć płaszczyznę osadzenia stolarki w stronę warstwy izolacyjnej. Zabieg ten wydłuża całkowitą drogę przepływu ciepła. Właściwie dobrana podwalina zapobiega przemarzaniu progu nawet podczas skrajnie niskich temperatur zewnętrznych. Poprawia to odczuwalny komfort termiczny w pobliżu przeszkleń.

Przeczytaj również: Jakie są korzyści płynące z zastosowania parapetów przy montażu okien?

Wysokość elementu podokiennego determinuje poziom podparcia względem planowanej grubości izolacji. Szerokość profilu odpowiada za stabilność boczną ciężkiej ramy. Sztywność oraz nośność materiału muszą wytrzymać ciężar nowoczesnej stolarki. Pojedyncze segmenty przenoszą zazwyczaj od 0,30 do 1,70 kN. Zaawansowane systemy osiągają nośność rzędu 20 ton na metr bieżący. Materiał podwaliny gwarantuje też odporność na ugięcia pod wpływem parcia wiatru, które nierzadko dochodzi do 200–300 kgf/m².

Przeczytaj również: Profesjonalny montaż okien – klucz do ich długowieczności

Dobór wymiarów i scenariusze w ścianach warstwowych

Wymiary elementu nośnego dopasowuje się ściśle do głębokości profilu okiennego. Wykonawca bierze pod uwagę rodzaj progu oraz docelową grubość izolacji zewnętrznej. Standardowe okna PVC o głębokości 70–80 mm wymagają zazwyczaj belek o wysokości 100–180 mm oraz szerokości 60–100 mm. Takie proporcje gwarantują umieszczenie ramy w osi warstwy ocieplenia. Ciężkie drzwi tarasowe lub systemy aluminiowe wymuszają użycie dłuższych odcinków montażowych, sięgających 700 mm. Krótsze fragmenty o długości 250 mm łączy się systemowo, zachowując precyzyjne odstępy.

W ścianie dwuwarstwowej podwalina umożliwia płynne wysunięcie okna poza lico muru nośnego. Stolarka opiera się bezpośrednio w strefie styropianu lub wełny mineralnej. Zewnętrzne ocieplenie elewacji nachodzi szczelnie na ramę i samą belkę. Tworzy to jednorodną barierę termiczną wolną od pustych przestrzeni i mikroszczelin.

Architektura ściany trójwarstwowej wymaga odmiennego podejścia konstrukcyjnego. Montaż opiera się na stalowych kotwach lub wspornikach mechanicznych, mocowanych do wewnętrznej warstwy nośnej. Belka wypełnia pustkę izolacyjną między murem a zewnętrzną elewacją z cegły klinkierowej. Detal ten utrzymuje ciągłość termoizolacji na całej wysokości węzła, zapobiegając wnikaniu zimnego powietrza w szczelinę wentylacyjną.

Skuteczne zniwelowanie mostka termicznego opiera się na stworzeniu kompletnego węzła uszczelniającego. Sama podwalina przejmuje obciążenia mechaniczne i izoluje próg, ale wymaga wsparcia materiałów komplementarnych. Przestrzeń wokół ramy wypełnia się taśmami rozprężnymi Illbruck, które zapewniają elastyczność połączenia i kompensują naturalne ruchy konstrukcji. Paroszczelna uszczelka EPDM od strony wewnętrznej chroni pianę montażową przed przenikaniem wilgoci z pomieszczeń.

Zewnętrzne profile podokienne wyrównują podłoże pod parapet i ułatwiają grawitacyjny odpływ wody deszczowej. Dostarczaniem tych certyfikowanych komponentów zajmuje się Investpol, firma zaopatrująca producentów stolarki i ekipy wykonawcze w materiały montażowe. Wieloletnie doświadczenie techniczne ułatwia precyzyjne dopasowanie poszczególnych elementów chemii budowlanej do specyfiki konkretnej inwestycji.

Prawidłowe podparcie dolnej ramy trwale rozwiązuje problem przemarzania posadzki w budynkach energooszczędnych. Przy montażu wielkogabarytowych przeszkleń należy jednak zadbać o wszystkie strefy obwodowe stolarki. Zastosowanie systemowych elementów izolacyjnych i taśm uszczelniających eliminuje przedmuchy powietrza przez cały okres eksploatacji budynku.
