Dlaczego instalacja odpylająca w tartaku się zapycha — wpływ układu i przekroju przewodów na transport trocin

Spis treści

• Spadek ciśnienia a średnica kanałów transportowych
• Zmiany kierunku przepływu i fizyka tarcia trocin
• Zrównoważona sieć podstawą ciągłości obróbki

Przerwy w pracy maszyn tartacznych spowodowane zatorami w instalacji odpylającej generują wymierne straty finansowe. Nowoczesne linie obróbcze pochłaniają dziesiątki metrów sześciennych surowca na każdej zmianie produkcyjnej. Transport pneumatyczny trocin i zrębków wymaga zatem utrzymania absolutnie stabilnej prędkości przepływu powietrza. Fizyka tego procesu nie wybacza błędów projektowych. Każde spowolnienie strumienia sprawia, że ciężkie frakcje drewna natychmiast opadają na dno kanałów transportowych. Niewłaściwy dobór parametrów sieci wentylacyjnej paraliżuje pracę kluczowych urządzeń, wymuszając nieplanowane zatrzymanie podajników. Konstruktorzy muszą bezbłędnie zrównoważyć siłę ciągu wentylatora z oporami całej trasy przesyłowej, uwzględniając przy tym specyfikę transportowanego odpadu.

Spadek ciśnienia a średnica kanałów transportowych

Ciśnienie w przewodach wentylacyjnych zachowuje się zawsze zgodnie z prawami aerodynamiki. Zbyt duży przekrój kanału drastycznie obniża prędkość przepływu powietrza, co zmusza system do odkładania wiórów na dnie instalacji. Trociny tworzą w takich miejscach twarde tamy, które z czasem całkowicie blokują światło przelotu. Z kolei zbyt wąskie przewody stawiają tłoczonemu powietrzu znaczny opór. Taka sytuacja dławi pracę wentylatora centralnego, podnosi temperaturę silnika i zauważalnie zwiększa pobór energii elektrycznej. Inżynierowie stosują wobec tego precyzyjną metodę stopniowania przekrojów. Średnice poszczególnych rur powiększają się w ściśle kontrolowany sposób w miarę zbliżania się do głównego kolektora zbiorczego. Pozwala to utrzymać pożądaną prędkość transportową niezależnie od odległości danego stanowiska stolarskiego od cyklonu.

Przeczytaj również: Czym jest linia tartaczna?

Powierzchnia wewnętrzna elementów odgrywa równie kluczową rolę w utrzymaniu dynamiki strumienia. Gładkie ściany elementów stalowych stawiają drobinom drewna minimalny opór, pozwalając im swobodnie mknąć w kierunku filtra. Odcinki elastyczne działają zupełnie odwrotnie. Karbowana struktura węży poliuretanowych wywołuje silne zawirowania w warstwie przyściennej i mocno spowalnia ucieczkę materiału. Ich fizyczne wykorzystanie ogranicza się wyłącznie do krótkich fragmentów przy ruchomych króćcach ssących. Elastyczność kompensuje tam agresywne wibracje pracujących urządzeń i pozwala na swobodną regulację wysokości wrzecion obróbczych. W całej pozostałej kubaturze zakładu dominują twarde i sztywne magistrale.

Przeczytaj również: Efektywne systemy odciągowe: co warto wiedzieć przed zakupem?

Zmiany kierunku przepływu i fizyka tarcia trocin

Ostre załamania trasy przesyłowej brutalnie zaburzają liniowy ruch ciężkich cząstek drewna. Klasyczne trójniki o kącie prostym wywołują mechaniczne uderzenia zrębków o stalowe ścianki i generują ogromne straty ciśnienia miejscowego. Zastosowanie łagodnych łuków segmentowych trwale eliminuje problem nagłych zawirowań strumienia i chroni przed odkładaniem się opiłków. Kąty łączeń na głównych rozwidleniach rzadko przekraczają trzydzieści lub czterdzieści pięć stopni. Utrzymanie płynnych, opływowych przejść warunkuje zachowanie ciągłości odprowadzania odpadów z intensywnie pracujących i obciążonych linii tartacznych.

Przeczytaj również: Popularne wyroby tartaczne

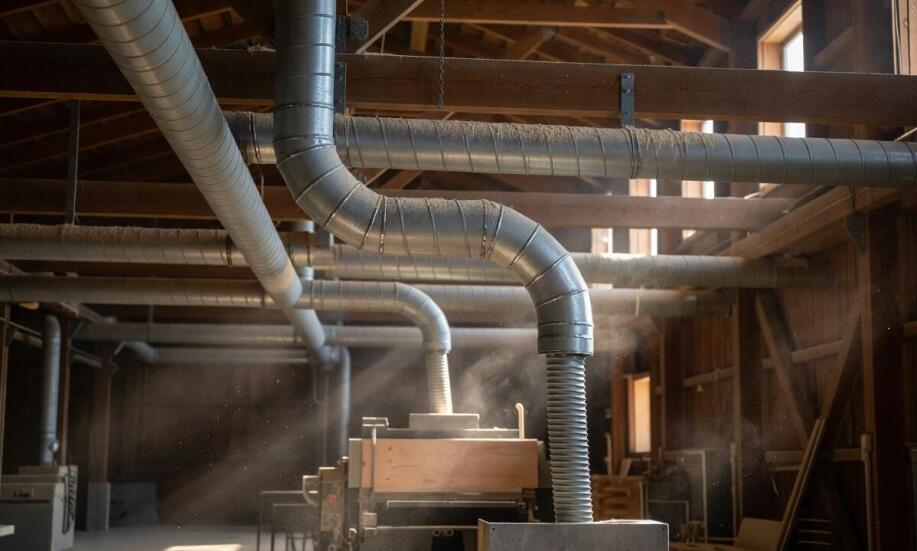

Montaż centralnej magistrali podwieszonej wysoko pod dachem hali produkcyjnej wymaga wyjątkowej precyzji instalatorów. Odpowiednie rury odciągowe produkowane z arkuszy blachy stalowej o grubości od dwóch do trzech milimetrów gwarantują wymaganą odporność na ścieranie. Ciągłe uderzenia twardych zrębków szybko niszczą cienkościenne materiały niskiej jakości. Poszczególne segmenty wentylacyjne łączy się najczęściej za pomocą szerokich kołnierzy lub dedykowanych opasek zaciskowych z uszczelką. Taka technika montażu eliminuje powstawanie jakichkolwiek wewnętrznych uskoków. Nawet milimetrowa krawędź wystająca w świetle przewodu potrafi zainicjować narastanie zatoru. Projektanci pracujący dla marki Firma Walter podkreślają, że tylko perfekcyjne i bezszczelinowe spasowanie całej linii chroni układ przed zapychaniem.

Suche trociny pędzące z ogromną prędkością przez kanały wentylacyjne zachowują się jak potężny generator ładunków. Ciągłe tarcie pyłu drzewnego o powierzchnię rurociągów powoduje silną elektryzację całej stalowej struktury. Stosowane miejscowo polimerowe węże ze stalową spiralą wzmacniającą wymagają bezwzględnego obustronnego mostkowania. Cała instalacja odpylająca musi zachować ciągłość galwaniczną oraz posiadać solidne uziemienie. Brak skutecznego odprowadzenia ładunków stwarza bezpośrednie ryzyko przeskoku iskry wewnątrz orurowania. W zamkniętym środowisku mocno nasyconym drobnym pyłem drzewnym takie zjawisko nierzadko inicjuje niebezpieczny wybuch.

Zrównoważona sieć podstawą ciągłości obróbki

Sprawnie funkcjonujący tartak po prostu nie może pozwolić sobie na nieplanowane przestoje spowodowane błędami w architekturze odpylania. Prawidłowe zrównoważenie wszystkich średnic roboczych zapewnia optymalne podciśnienie na każdym metrze pokonywanej trasy. Wyeliminowanie ostrych załamań trasy oraz redukcja karbowanych połączeń do niezbędnego minimum pozwala na swobodny lot materiału resztkowego do silosu. Konsekwentne stosowanie gładkich profili stalowych skutecznie chroni układ przed odkładaniem się zbitych zrębków na łukach. Taka przemyślana i dobrze policzona konstrukcja odciągu gwarantuje wieloletnią, bezobsługową pracę instalacji. Ręczne rozkręcanie i czyszczenie zapchanych elementów zawieszonych kilka metrów nad ziemią bywa niezwykle czasochłonne. Optymalizacja przepływów przekłada się bezpośrednio na maksymalną wydajność parku maszynowego i wysoki poziom bezpieczeństwa obsługi.
