Jakie elementy instalacji elektrycznej warto zweryfikować przed montażem domowej fotowoltaiki

Montaż domowych paneli słonecznych wymaga wcześniejszego sprawdzenia istniejącej sieci elektrycznej. Nawet najlepiej dobrane komponenty i nowoczesny falownik nie zapewnią bezpiecznej pracy systemu, jeśli podłoże instalacyjne wykazuje usterki. Przestarzałe zabezpieczenia, niewłaściwy przekrój przewodów lub brak skutecznego uziemienia grożą ciągłymi przeciążeniami oraz ryzykiem trwałego uszkodzenia sprzętu. Dokładna weryfikacja techniczna pozwala wyeliminować te zagrożenia jeszcze przed zakupem komponentów. Podłączenie własnego generatora energii do domowego obwodu odwraca standardowy kierunek przepływu prądu, co stanowi najbardziej wymagający test dla kondycji ukrytych w ścianach kabli i złącz.

Ocena stanu instalacji elektrycznej przed montażem systemu

Wiek okablowania stanowi główny wskaźnik ryzyka podczas planowania tego typu inwestycji. Budynki wzniesione w latach siedemdziesiątych i osiemdziesiątych zazwyczaj wykorzystują przewody aluminiowe, które charakteryzują się wysoką rozszerzalnością cieplną. Z biegiem lat materiał ten utlenia się i luzuje w zaciskach gniazd oraz puszek łączeniowych. Zjawisko to prowadzi do niebezpiecznego przegrzewania styków i uniemożliwia stabilną współpracę całego układu z nowym inwerterem. Wymiana głównych linii zasilających na miedziane staje się w takiej sytuacji techniczną koniecznością.

Przeczytaj również: Jak zaplanować modernizację instalacji elektrycznej?

Przydomowa fotowoltaika w Tarnowie podlega weryfikacji przez lokalny oddział operatora sieci dystrybucyjnej, dlatego sprzęt wytwórczy musi współpracować z poprawnie zaprojektowaną infrastrukturą budynku. Przekrój nowych przewodów na stronie zmiennoprądowej (AC) dobiera się ściśle do planowanego obciążenia prądowego. Wykonawcy biorą pod uwagę całkowitą długość trasy kablowej, sposób prowadzenia linii pod tynkiem lub w korytach oraz dopuszczalny spadek napięcia. Zakładanie z góry konkretnego przekroju bez sprawdzenia odległości między rozdzielnicą a falownikiem to błąd instalacyjny, który często skutkuje niepotrzebnym wyłączaniem się aparatury w słoneczne dni.

Przeczytaj również: Jak dach, zacienienie i przyłącze zmieniają projekt domowej fotowoltaiki

Układ obwodów w starszym budownictwie rzadko odpowiada współczesnym standardom energetycznym. Brak wyznaczonej linii omijającej codzienne sprzęty zwiększa prawdopodobieństwo przeciążenia wspólnych zabezpieczeń głównych. Stan izolacji całej sieci weryfikuje się poprzez specjalistyczne pomiary z wykorzystaniem mierników wielofunkcyjnych. Badanie rezystancji powłok kablowych wykazuje ewentualne upływności prądu, które przy standardowym użytkowaniu pozostają niewidoczne, a po podłączeniu falownika mogłyby zakłócić poprawne działanie systemu przeciwporażeniowego.

Przeczytaj również: Dom po latach: które elementy trzeba ocenić przed montażem fotowoltaiki

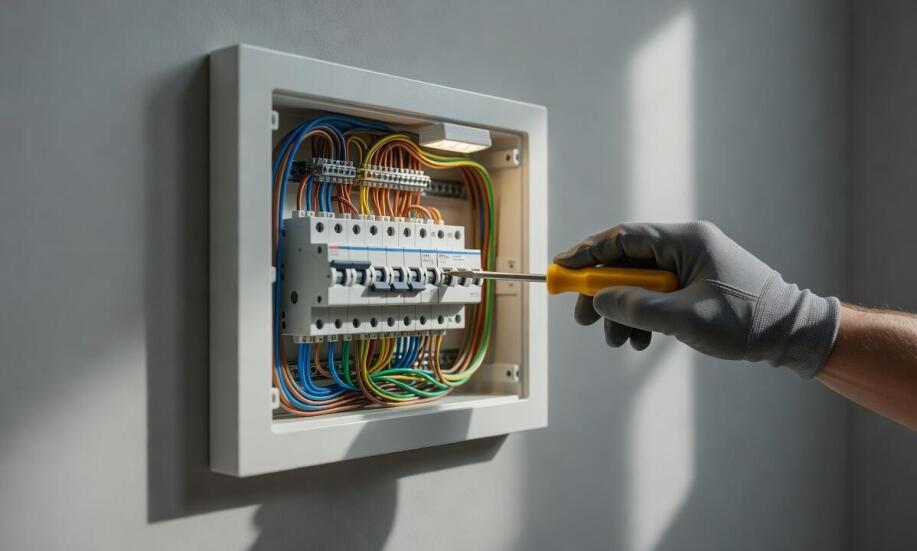

Modernizacja rozdzielnicy oraz układów zabezpieczających

Rozdzielnica główna budynku, wyłączniki nadprądowe oraz elementy chroniące przed porażeniem funkcjonują jako jeden powiązany mechanizm. Stan techniczny uziemienia bezpośrednio wpływa na warunki ochrony i decyduje o czasie zadziałania wyłączników różnicowoprądowych (RCD). Dokładna korelacja tych elementów zależy od zastosowanego układu sieciowego, takiego jak TN-S, TN-C-S lub TT. Zbyt wysoka rezystancja uziomu zaburza mechanizmy ochronne, przez co niebezpieczne napięcie na obudowie uszkodzonego urządzenia mogłoby utrzymywać się poza bezpiecznymi ramami czasowymi.

Czuła elektronika sterująca energią słoneczną wymaga niezawodnej ochrony przed skutkami wyładowań atmosferycznych. Dobór ograniczników przepięć (SPD) opiera się na dokładnej analizie lokalnych warunków – obecności zewnętrznej instalacji odgromowej, długości poprowadzonych przewodów oraz fizycznej architekturze samego układu solarnego. Przeanalizowanie tych zmiennych pozwala określić docelowy typ ogranicznika, eliminując konieczność automatycznego montowania aparatów kombinowanych typu 1+2 tam, gdzie warunki techniczne pozwalają na bezpieczne użycie aparatów typu 2. Właściwy montaż odpowiedniego SPD redukuje ryzyko zniszczenia płyty głównej inwertera podczas nagłych skoków napięcia w zewnętrznej sieci dystrybucyjnej.

Złożoność opisanych modyfikacji wymusza opieranie się na wiedzy inżynieryjnej oraz regularnych badaniach parametrów sieci. Praktyka instalacyjna marki Pavolt skupia się na przebudowie przestarzałych tablic bezpiecznikowych i wprowadzaniu niezbędnych modernizacji przed podłączeniem odnawialnych źródeł energii. Obejmuje to usunięcie starych wyłączników topikowych, ułożenie aparatury modułowej z precyzyjnie dobranym prądem znamionowym oraz wyprowadzenie oddzielnych tras kablowych wyłącznie dla nowych urządzeń prądotwórczych.

Decyzja o docelowym zakresie modyfikacji zapada wyłącznie po analizie wyników pomiarów elektrycznych i dokładnych oględzinach tablicy. Instalacje zrealizowane w ostatnich latach zgodnie z nowymi normami zazwyczaj wymagają jedynie niewielkiej adaptacji, polegającej na wpięciu dodatkowych aparatów w istniejącą szynę DIN. Starsze obiekty mieszkalne wyposażone w zniszczone przewody aluminiowe lub wykazujące braki w układzie uziemiającym narzucają konieczność wykonania bardziej kompleksowych prac. Komplety projekt nowej rozdzielnicy oraz wymiana węzłowych punktów instalacji minimalizują ryzyko usterek pożarowych, chronią domowników i pozwalają na bezproblemową eksploatację systemu pozyskującego energię słoneczną przez kolejne dekady.
